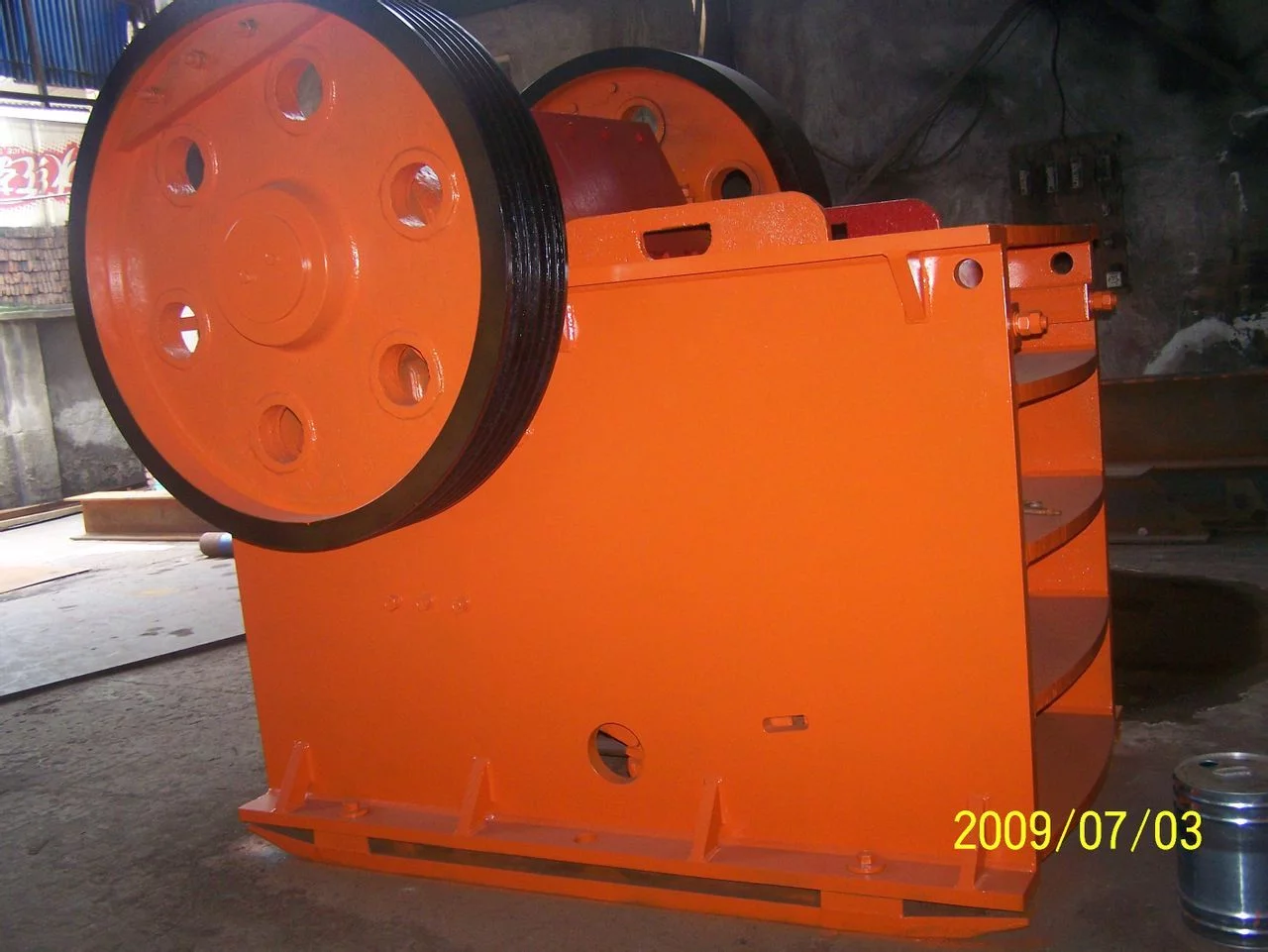

PE颚式破碎机
PE颚式破碎机即是复摆颚式破碎机，生产的该系列破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。
- 中文名称 PE颚式破碎机
- 外文名称 PE jaw crusher
- 又称 复摆颚式破碎机
- 特点 破碎比大、产品粒度均匀等
- 适用 矿山、冶炼、建材、公路等
简介
PE鄂式破碎机已广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度350兆帕，直径500-1800mm的各种物料。PE颚式破碎机破碎比大，产量高，维修简便!使用起来也比较方便.
用途
1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
2、该系列破碎机最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定 该系列破碎机工作方式为曲动挤压型，
工作原理
电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的;当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距)，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。
工作原理
颚式破碎机的工作原理是:颚式碎破机的工作部分是由两块颚板(静颚和动鄂)组成，静颚垂直固定在机体前壁上，动鄂位置倾斜与固定颚板形成上大下小的破碎工作腔。在电动级驱动皮带使偏心轴的动鄂上下运动，使得活动颚板对着静颚做周期性的循环性动作。两块颚板靠近的时候使物料收到挤压从而产生破碎的作用，当两块颚板分开时矿料进入破碎腔，成品矿料从出料口排出。
结构特点
PE鄂式破碎机其优点是:质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%;物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式鄂破产品中那样的片状成分，产品质量较好。

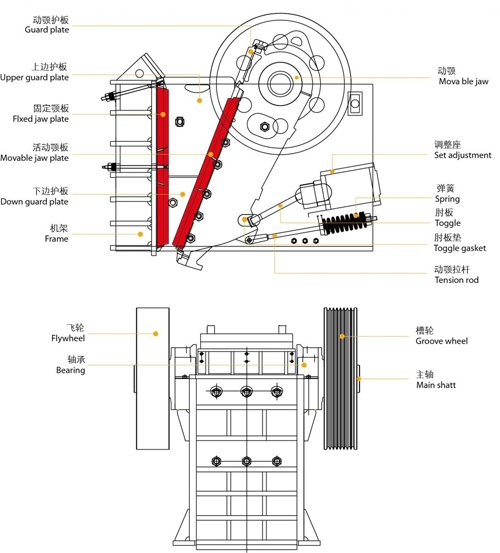

结构图示意图
颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
技术参数
型号规格 | 进料口尺寸( ㎜ ) | 最大给料粒( ㎜ ) | 排料口调整范( ㎜ ) | 处理能力(m/h) | 电机(Kw) | 重量(t) |
PE-250×400 | 250×400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
PE-400×600 | 400×600 | 340 | 40-100 | 10-35 | 30 | 6.5 |
PE-500×750 | 500×750 | 425 | 50-100 | 25-60 | 55 | 10.6 |
PE-600×900 | 600×900 | 500 | 65-180 | 30-85 | 55-75 | 15.5 |
PE-750×1060 | 750×1060 | 630 | 80-180 | 72-150 | 90-110 | 28 |
PE-800×1060 | 800×1060 | 680 | 100-200 | 85-143 | 90-110 | 30 |
PE-870×1060 | 870×1060 | 750 | 170-270 | 145-235 | 90-110 | 30.5 |
PE-900×1060 | 900×1060 | 780 | 200-290 | 170-250 | 90-110 | 31 |
PE-900×1200 | 900×1200 | 780 | 95-255 | 100-240 | 110-132 | 49 |
PE-1000×1200 | 1000×1200 | 850 | 195-280 | 190-275 | 110-132 | 51 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 250-500 | 160 | 100.9 |
PEX-150×750 | 150×750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
PEX-250×750 | 250×750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 10-65 | 75 | 11 |
注:处理能力为加工中硬物料、破碎物料松散密度为1.6*10Kg/m时的数据。
外形尺寸(mm)
型号规格 | A | B | C | D | E | F | G | H | I |
PE-250×400 | 1315 | 938 | 554 | 890 | 812 | 1450 | 750 | 220 | 735 |
PE-400×600 | 1732 | 1110 | 636 | 1105 | 962 | 1565 | 955 | 255 | 990 |
PE-500×750 | 1916 | 1256 | 820 | 1270 | 1200 | 1890 | 1370 | 435 | 1185 |
PE-600×900 | 1840 | 1400 | 960 | 1540 | 1515 | 2305 | 1590 | 390 | 1505 |
PE-750×1060 | 2472 | 1820 | 1060 | 2010 | 1660 | 2450 | 1850 | 530 | 1980 |
PE-800×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2610 | 2010 | 585 | 1840 |
PE-870×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2660 | 2060 | 585 | 1840 |
PE-900×1060 | 2556 | 1780 | 1060 | 1970 | 1660 | 2690 | 2090 | 585 | 1840 |
PE-900×1200 | 3182 | 1976 | 1200 | 2125 | 1800 | 3335 | 2155 | 830 | 2530 |
PE-1000×1200 | 3182 | 1976 | 1200 | 2125 | 1800 | 3435 | 2255 | 830 | 2530 |
PE-1200×1500 | 3732 | 1780 | 1620 | 2700 | 2285 | 4200 | 2940 | 970 | 3480 |
PEX-150×750 | 1658 | 1236 | 790 | 625 | 800 | 1380 | 740 | 337 | 500 |
PEX-250×750 | 1667 | 1250 | 770 | 930 | 800 | 1545 | 855 | 305 | 850 |
PEX-250×1000 | 1992 | 1500 | 1010 | 930 | 900 | 1530 | 905 | 330 | 850 |
PEX-250×1200 | 2192 | 1700 | 1220 | 930 | 1000 | 1900 | 965 | 365 | 850 |
PEX-300×1300 | 2320 | 1840 | 1320 | 1110 | 1228 | 1750 | 1170 | 430 | 930 |
产品优势特点
1.破碎腔深而且无死区，提高了进料能力与产量;
2.其破碎比大，产品粒度均匀;
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性;
4.润滑系统安全可靠，部件更换方便，保养工作量小;
5.结构简单，工作可靠，运营费用低。
6.设备节能:单机节能15%~30%，系统节能一倍以上;
7.排料口调整范围大，可满足不同用户的要求;
8.噪音低，粉尘少。
