由原理图延伸下去会涉及到PCB layout，也就是PCB布线，当然这种布线是基于原理图来做成的，通过对原理图的分析以及电路板其他条件的限制，设计者得以确定器件的位置以及电路板的层数等。

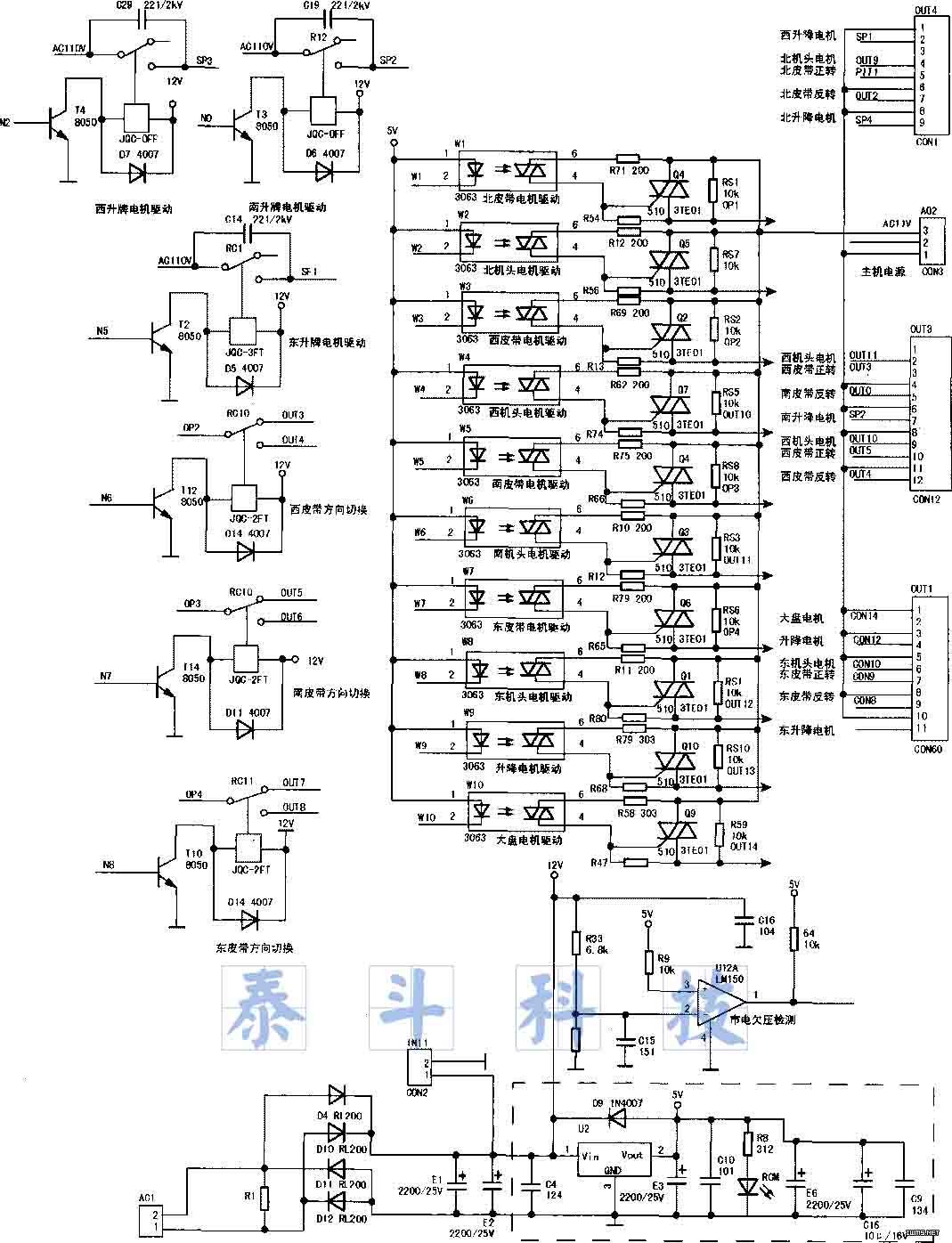

原理图实例

而反向研究领域则正好相反，泰斗科技、深圳智微科技等反向研究机构在帮助客户进行反向研究的工作中，一般是先通过扫描，描线等方式将PCB档案完美克隆出来，将电路板上面的线路进行清晰準确的描绘，然后根据所描绘的脚位连线关係反推出电路板的原理图从而对设计者的设计思路加以学习运用或者在没有原始原理图的情况下通过这种方式进行电路板的维修等工作。

对于原理图的製作，不同的技术人员有自己的方法，这一点没有一个统一的标準，你所习惯的或许你认为是最好的，但是别人不习惯的话就会觉得很烂。

无论是被用作在反向研究中分析线路板原理和产品工作特性这些产品本身的功能特徵，还是被重新作为正向设计中的PCB设计基础和依据来使用，PCB原理图都有着其特殊的作用。最重要的，在产品的调试、维修及改进过程中起着不可或缺的作用。目前深圳在PCB抄板、原理图反推等反向研究领域做的比较出色，市场以及技术都已经较为成熟，并且因为其得天独厚的地理优势以及电子产品的广阔市场背景，反向研究发展势头迅猛，而华北华东地区以北京和上海为领头羊，也出现了一批相关公司。
