74LS148 是8 线－3 线优先编码器，共有 54/74148 和 54/74LS148 两种线路结构型式，将 8 条数据线（0－7）进行 3 线(4-2-1)二进制（八进制）优先编码，即对最高位数据线进行解码。利用选通端（EI）和输出选通端（EO）可进行八进制扩展。
基本介绍
- 中文名：74LS148
- 本质：8 线－3 线优先编码器
- 领域：电子电路
- 0-7管脚：编码输入端(低电平有效)
- EI：选通输入端(低电平有效)
- EO：选通输出端，即使能输出端
晶片管脚
0－7 编码输入端(低电平有效)

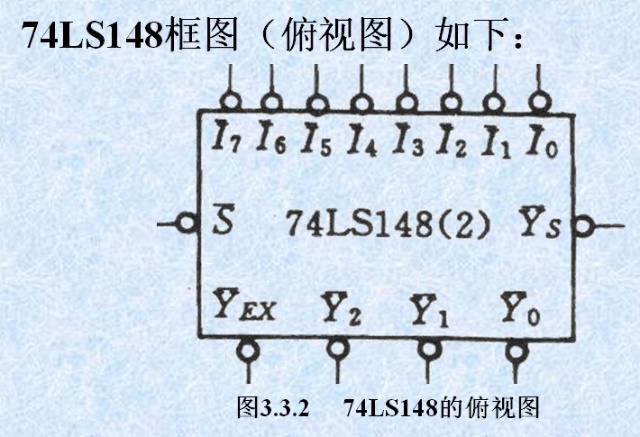

管脚图
管脚图EI 选通输入端(低电平有效)
A0、A1、A2 三位二进制编码输出信号即编码 输 出 端(低电平有效)
GS 片优先编码输出端即宽展端(低电平有效)
EO 选通输出端，即使能输出端
功能表
输入 | 输出 | ||||||||||||
EI | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | A2 | A1 | A0 | GS | EO |
1 | X | X | X | X | X | X | X | X | 1 | 1 | 1 | 1 | 1 |
0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
0 | X | X | X | X | X | X | X | 0 | 0 | 0 | 0 | 0 | 1 |
0 | X | X | X | X | X | X | 0 | 1 | 0 | 0 | 1 | 0 | 1 |
0 | X | X | X | X | X | 0 | 1 | 1 | 0 | 1 | 0 | 0 | 1 |
0 | X | X | X | X | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 0 | 1 |
0 | X | X | X | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 1 |
0 | X | X | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 |
0 | X | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 1 |
0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
1－高电平0－低电平 X－任意
实物图
实物图逻辑及工作极限
电源电压：min 4.75V type 5.0V max 5.25V
逻辑图
逻辑图输入电压：min 2V
发射极间电压：±5.5V
工作环境温度 ：0～70℃
贮存温度：－65～150℃
