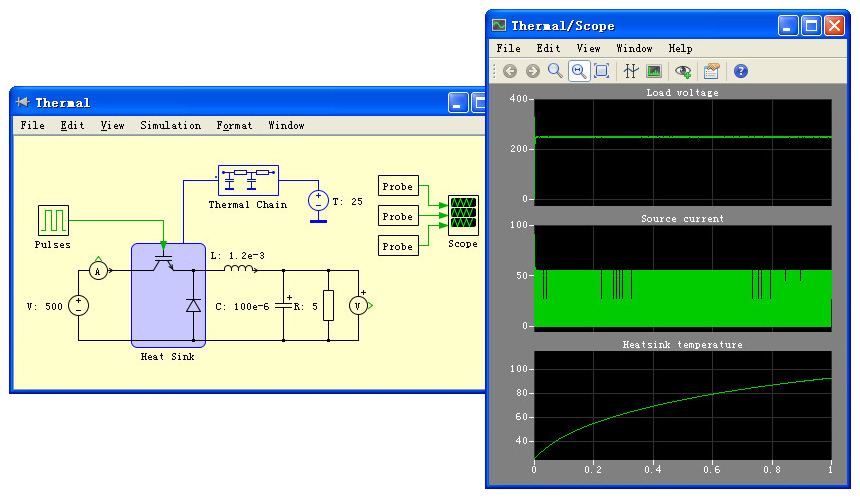

PLECS热设计，其热函式库让使用者将热设计纳入电力电子的电路设计中，使用者可定义与温度相关的热传导和每个半导体元件的开关损耗能量分布；也可收集由半导体和电阻器而损耗的能量，并使用热电阻和电容元件来模拟热的行为。

热仿真

在PLECS中，电力电子器件，断路器等的模型，都基于理想的开关。它们都具有理想的短路特性（短路电阻为零）和理想的开路特性（开路电阻为无穷大），开关动作也都是瞬时完成的。在建模中使用理想开关有三个主要的优点：易于使用，鲁棒性和快速高效。

理想开关没有任何参数需要设计者去关注，例如导通电阻和吸收电容。很多情况下，设计者并不知道这些参数的值，尤其是在寄生效应并不需要被关注的系统仿真的时候。当然，如果您需要建立一个更精确的电力电子器件模型，您可以根据需要在器件上加入正嚮导通电压或电感。

在其他仿真软体中所使用的吸收电路，大大的增加了模型的複杂程度和仿真难度。这样的模型通常需要採用固定步长的仿真或者更複杂的耗时的解析算法。PLECS忽略了吸收电路，从而使得您可以选择Simulink提供的各种恆定步长和变步长的解析算法。

在传统的电路仿真软体中，开关动作的瞬态过程都要求大量的计算时间。有限的斜率使得这些软体都需要用很小的步长来仿真。在PLECS中，这个问题不会出现，因为理想开关的开关动作都是瞬时完成的。每一个开关动作都只需要两个时间步长，这使得仿真速度大大提高。

PLECS嵌套版是基于PLECS，以MATLAB/Simulink做为运行环境，设计为Simulink的工具箱，和Simulink下的其他模组并列存在。熟悉Simulink的用户，可以很轻鬆的掌握PLECS工具箱的设计方法。PLECS是为电力电子系统的仿真而特别开发的，当仿真是既含有电路部分又含有複杂控制方案的系统时，它将会是一个非常有效实用的工具。利用PLECS，可以大大地提高了Simulink的模拟仿真性能。

PLECS/Simulink界面

Simulink是运行在MATLAB环境中的用来对动态系统进行建模、仿真和分析的软体包。对于建模，Simulink提供了一个图形化的用户界面。Simulink被广泛地用于控制系统的仿真。但是Simulink不能接受用户以网路表或电路图形式输入的电路系统。PLECS工具箱扩充Simulink功能，使我们可以在Simulink的环境中以网路表的形式建立电路部分的模型。建模后的电路模型将以子系统的形式呈现在Simulink中。系统中控制部分的建模可以通过调用Simulink中的各种工具箱来完成。在对仿真系统进行建模以后，电路部分可以接收来自控制部分的电压、电流信号和开关信号。而在仿真过程中，电路部分又将仿真的结果以电压量、电流量的形式传递给控制部分。通过两个部分的互动作用，可以完成比较複杂电力系统的仿真任务，并且可以利用MATLAB强大的计算功能来分析仿真的结果。PLECS具备离散状态空间方法的模拟参数(Refine factor)可让使用者在模拟离散式电路模型时，仿真步长的约束要求会比单独使用Simulink模型时的低。该工具支持无刷直流电机、齐纳二极体(Zener Diode)、3D查表(Look-Up Table)等元件。

PLECS独立版本于2010年开发，自此PLECS脱离MATLAB/Simulink，其控制部分由PLECS元件库独立实现。PLECS独立版具有控制元件库和电路元件库，採用最佳化的解析方法，仿真速度更快，比PLECS嵌套版本快2.5倍。独立版本的PLECS从经济意义上降低了投资和维护成本。

PLECS最新独立版本与传统的PLECS工具箱相比较，其编辑器仍保持以往方便使用的人性化界面的简约风格。

全新的库浏览器使得拓展元器件库更为容易。浏览器通过文库或通过名字快速搜寻元器件。除了标準的如电压电流源、电压电流表以及无源器件以外，PLECS还提供了电力电子的特殊元件。在库中可以找到各种电力半导体器件、开关和断路器，以及完整的电力电子变换器和三相变压器，三相变压器函式库包括three-leg和five-leg 配置的模型，含有core saturation以及variable phase shift angles。要为电力传动系统建模的时候，只需要选择一种交流或直流电机，例如异步电动机、永磁同步电动机等十三种电机。

丰富的元件库

控制部分可以在PLECS中被直接快速模拟。连续和离散信号处理模组以及代数函式和间断点让你可以实现非常多的模拟仿真，如数字控制。

PLECS可用于Windows，Mac OS X，Linux和Solaris。
