有效的实现分段计费、分时计费，最佳化用电效率，採用波、峰、平、谷不同电价分开计费

rs485和红外双向通讯功能！　概述：

电子式IC卡预付费交流单相有功电能表是该厂开发推向市场的新产品，它採用专用积体电路进行电能计量、专用CPU电路进行数据处理、显示和控制继电器动作。其主要特点是性能可靠、準确度高、高过载、功耗低、体积小、重量轻和使用方便等。

供计量额定频率为50Hz的交流单相有功电能。适用于预付费以及与计算机联网等。

1）额定电压：380V±10%15% 额定频率：50Hz

2）额定电流：5(25)A , 10(40)A

3）仪表常数：1600imp/kW.h

4）环境温度：-10℃～+45℃

5） 相对湿度：不大于85%

6） 等 级：1.0, 2.0级

7） 具有防潜动逻辑电路。

8） 使用寿命：>8年

9） 具有防窃电功能。

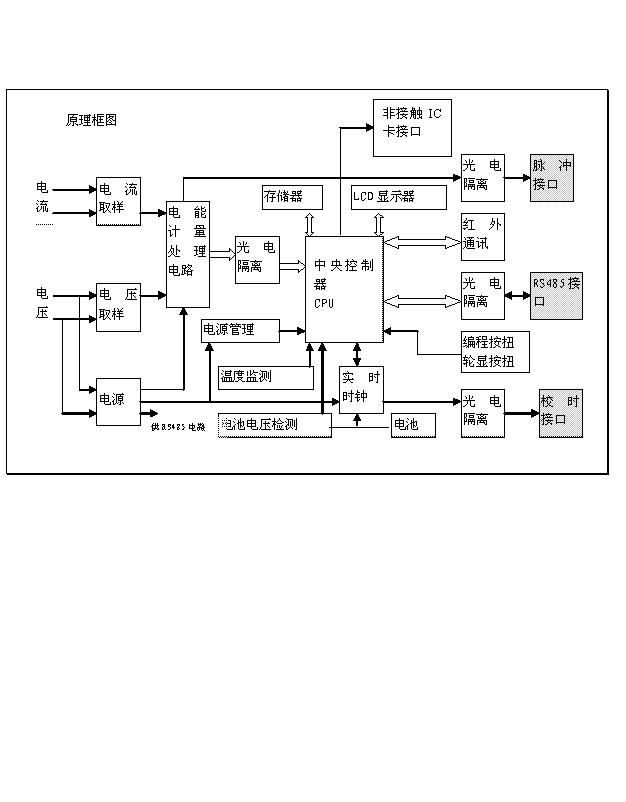

本产品由专用计量晶片、高性能单片微处理器、实时时钟晶片、数据通讯接口晶片、非易失性存储器、绿色环保电池等组成。专用计量晶片单元完成电能计量工作，并把电能脉冲信号传送给微处理器，微处理器是整机的核心器件，它负责处理电能脉冲计数、管理LCD显示、读取实时时钟数据、数据保存和维护、进行切换时段、管理通讯接口等功能，其原理框图如图1所示：

1、复费率功能：

① 尖峰平谷4种费率，12个时段；

② 当前、上月、上上月的正向有功各费率及总电量记录；

③ 当前反向有功各费率及总电量记录；

④ 编程的时间和次数记录；

⑤ 停显、循显、轮显时间，结算日，有功起始电量的设定；

⑥ 密码，密码许可权的设定；

⑦ 广播校时。

2、 阶梯电价功能：

① 当前单价（Ⅰ）

② 备用单价（Ⅱ）

③ 自动转换时间 XX年XX月XX日，默认零点零分。

3、预付费功能：

① 报警功能，当剩余金额低于报警金额时，电錶发出告警提醒用户购电；

② 协定透支功能，若电錶设定为允许协定透支金额（协定金额设定为>0），表内剩余金额为0时，电錶不拉闸，到达协定金额后，电錶拉闸；此时，若电錶内应急赊欠金额未达到应急赊欠金额门限，用户刷卡，电錶将重新合闸供电，直到超过门限后拉闸，且不能再次赊欠；

③ 应急赊欠功能，表内剩余金额为0时，电錶拉闸，用户刷卡，电錶将重新合闸供电，直到超过门限后拉闸，且不能再次赊欠；

④ 超负荷限电功能，当用户用电功率在设定的检测时间内连续超过该设定的负荷阈值，电錶报警并拉闸，拉闸后，如果用户刷卡，电錶将重新合闸供电；

⑤ 防金额囤积功能，若电錶中的当前剩余金额与购电金额大于最大囤积金额，则电錶不能接受卡中的购电金额；

⑥ 补卡功能，当用户不慎将购电卡丢失或损坏后，可通过售电管理系统为用户重新补发一张购电卡，并将自动判别最近一次购电记录是否有效。接受新购电卡后，自动拒绝原购电。

⑦ 数据返写功能，每次购电完成，将[剩余金额][累计购电金额][累计用电金额][过零用电金额] [应急赊欠金额][月冻结金额]等数据信息返写到购电卡中，以备售电系统查询。

⑧ 检测功能，电錶能接受售电系统製造的检测卡，将电錶的当前信息包括[累计购电金额] [剩余金额] [应急赊欠金额] [累计用电金额][过零用电金额][月冻结金额] [电錶表号] [购电次数][局号] [时段][月用电金额冻结日]等返写到检测卡，以供售电系统查询；

⑨ 过户功能，电錶能接受售电系统製造的过户卡，过户卡将该表的信息导出到卡上后，清掉该表用户信息，一个没有用户信息的新电錶将可以接受过户卡的信息导入，完成对原电錶的替代，继承原来的用户数据记录和原来的参数设定；

⑩ 设定功能，电錶能接受售电系统製造的设定卡，设定卡将设定电錶的[时段]等数据；

4、RS485和红外通信

① 电气隔离的RS485接口，可实现远程集中抄表，通讯协定符合DL/T645-1997通讯规约。

② 调製型双向红外接口，载波频率38KHz，可与掌上电脑进行通讯，通讯协定符合DL/T645-1997通讯规约。

③ 遥控器可以通过红外接口控制LCD的显示数据和显示模式，并可以设定电錶的费率时段和表号。

5、按扭功能

① 带铅封的为编程按扭，只有通过编程按扭使电錶处于编程状态，才可以对电錶进行数据设定；

② 轮显按钮，用与手动翻查电錶的轮显数据项；
