最小流量（Q1）：要求水錶的示值符合最大允许误差的最低流量。

分界流量（Q2）：出现于常用流量Q3和最小流量Q1之间、将流量範围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量。

水錶

常用流量（Q3）：额定工作条件下的最大流量。在此流量下，水錶应正常工作并符合最大允许误差要求。

过载流量（Q4）：要求水錶在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量。

压力损失（Δp）：在给定的流量下，管道中存在水錶所造成的水头损失。

传统水錶

传统水錶的内部结构从外向里可分为壳体、套筒、内芯三大件。壳体是生铁铸成的，水从进水口出来之后通过壳体的下部环形空间，这里叫做“下环室”。在这个环形空间的上面有“上环室”和出水口相通。套筒的底部有个带有小孔的过滤网，滤出水中的杂物。套筒侧面有上下两排圆孔，孔的位置恰好与壳体的上下环室对着，显然，下排是进水孔，上排是出水孔。特别值得注意的是，这两排孔都是沿圆的切线方向斜着打的。注意上下两排孔的方向相反。水从下排孔沿切线方向流进去，势必形成旋转的水流，这对于水錶的工作是十分重要的。内芯分为上、中、下三层，从玻璃窗看到的是上层，只有指针和刻度盘。其实最关键的是下层，这里面有个塑胶轮，轮边上有许多塑胶叶片，叫做“叶轮”。

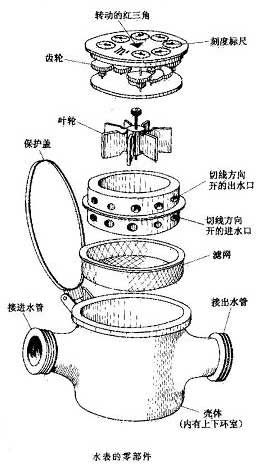

传统水錶的结构

叶轮所处的位置正好在套管下层孔所形成的旋转流里，水流冲击轮周的叶片，产生转矩，使叶轮旋转起来。龙头开得越大，水流越急，叶轮就转得越快。

叶轮的轴垂直向上到达中层，轴上面有个小齿轮，用它和“十进制数齿轮”啮合，达到累计转数的目的。“十进制数齿轮”的作用是每当个位数齿轮转十圈，十位数齿轮就转一圈。换句话说，个位数齿轮转一圈，十位数齿轮就转十分之一圈。个位数齿轮是主动者，靠它来带动十位数齿轮。实际上每一级十进位用两对齿轮完成，以使转动方向一致，其中一对传动比是9:30，另一对是10:30，这两对串联在一起，总的传动比就是这两个的乘积，即0.099999，完全可以近似为0.1。照这样计算，如果要读七位数（小数点前读四位是黑刻度，小数点后读三位是红刻度），就得用12对齿轮。再加上别的一些用途，在这箇中层小小的空间要挤进18根轴和34个齿轮，也可算是高密度安装了。这类水錶凭藉其简单价廉，能在潮湿环境里长期使用而无需维修，而且不用电源，停电也不影响工作的优点依然会长期服务。

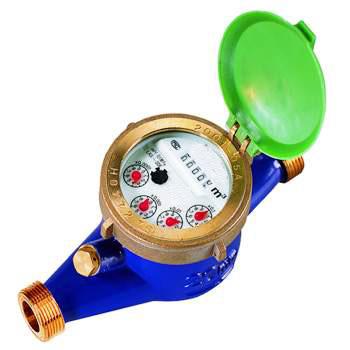

抄表到户居民使用的机械水錶，錶盘上一般有8个指针示值标盘。如图1所示，右侧四个红色指针示值标盘：×0.1、×0.01……都是小于1立方米的示值，因为自来水的计量单位是“立方米”，这些标盘一般不具实际指导意义，可以不用认读。左侧的四个黑色指针示值标盘×1、×10……是自来水计量和收费的依据，读者应该学会认读。再认指针

图1

认读时首先要弄清四个黑色指针的单位和它们的进位关係。图1中四个黑色指针示值标盘按逆时针从上往下，依次是个位针(×1)、十位针(×10)、百位针(×100)、千位针(×1000)。×1的指针转一圈，×10的指针走一个字；×10的指针转一圈，×100的指针走一个字；×100的指针转一圈，×1000的指针走一个字。

认读要领：、认读水錶时，要从高位指针向低位依次认读，即从×1000的指针示值标盘顺时针从下向上依次认读。特别需要注意：如果千位、百位、十位指针位置在两个数字之间时，要注意上下两个相邻指针与它的关联。像图2中所示，“×10”的十位指针在8与9之间，非常靠近9，是该读8还是读9，取决于×1的个位标盘指针是否到0。我们看到，个位指针是在0和9之间，也就是说还没有进位，所以十位指针应该读8，而不读9。如果个位指针也指向两个数字之间，要看旁边紧邻的红色×0.1标盘的指针是否过“5”，採取4舍5入的方法决定个位指针是否进位。如图3所示×0.1标盘指针没有过“5”，而个位指针在0与9之间，此时不应该进位，个位应该读“9”。

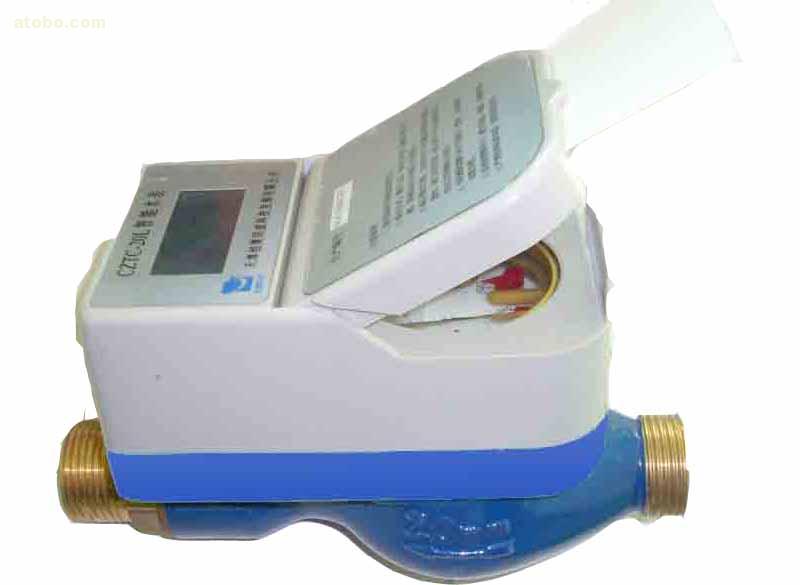

智慧型IC卡水錶

智慧型IC卡水錶是一种利用现代微电子技术、现代感测技术、智慧型IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水錶。这与传统水錶一般只具有流量採集和机械指针显示用水量的功能相比，是一个很大的进步。智慧型IC卡水錶除了可对用水量进行记录和电子显示外，还可以按照约定对用水量自动进行控制，并且自动完成阶梯水价的水费计算，同时可以进行用水数据存储的功能。由于其数据传递和交易结算通过IC卡进行，因而可以实现由工作人员上门抄表收费到用户自己去营业所交费的转变。IC卡交易系统还具有交易方便、计算準确、可利用银行进行结算的特点。IC 卡水錶的外观与一般水錶的外观基本相似，其安装过程也基本相同。IC卡水錶的使用很简单，从用户的角度看，就是把IC卡卡片向水錶里插一下。 IC 卡水錶的工作过程一般如下：将含有金额的IC卡片插入水錶中的IC卡读写器，经微机模组识别和下载金额后，阀门开启，用户可以正常用水。当用户用水时，水量採集装置开始对用水量进行採集，并转换成所需的电子信号供给微机模组进行计量，并在LCD显示模组上显示出来。当用户的用水金额下降到一定数值时，微机模组进行声音报警，提示用户应该去持卡交费购水。如超过用水金额，则微机模组会自动将电控阀门关闭，切断供水。直至用户插入已经交费的IC卡片重新开始开启阀门进行供水。

水錶

无线远传水錶

无线远传水錶是一款符合CE认证的远程抄控冷水錶，藉助于MBUS远传抄表管理系统实现抄表及控制，自动完成仪表数据的抄录、控制、数据存储、查询、月结、抄表结算、收费结算、报表列印等各项功能，将採集的数据进行分类处理，完成人工所进行的各种複杂工作。

无线远传水錶远程抄表系统由无线远传水錶、採集器、集中器和综合抄表管理系统软体组成。实现以下功能：

抄读功能：

支持管理中心设定好的抄表任务，支持系统设定的自动手动抄取数据信息，实现无人值守的全自动抄表功能。同时，系统也支持手动抄表功能，可随时抄取水錶数据。

预付费功能：

当表中剩余水量小于剩余水量设定值时，自动关闭阀门，提示用户购水，插功能卡后开阀，可继续使用剩余水量直到为0时，自动关阀。

抄读数据齐全：

用户号、累积用量、剩余用量、末次购量、囤积量、购买次数、表状态、电池状态、阀门状态、故障信息等信息。

防倒装功能：具有水錶倒装时自检功能，检测水錶倒装后，阀门自动锁死。

防破损功能：具有防外界敲击及电磁破坏或外接线路破坏时，水錶自动锁死。

防滴漏功能：具有滴水走表功能。

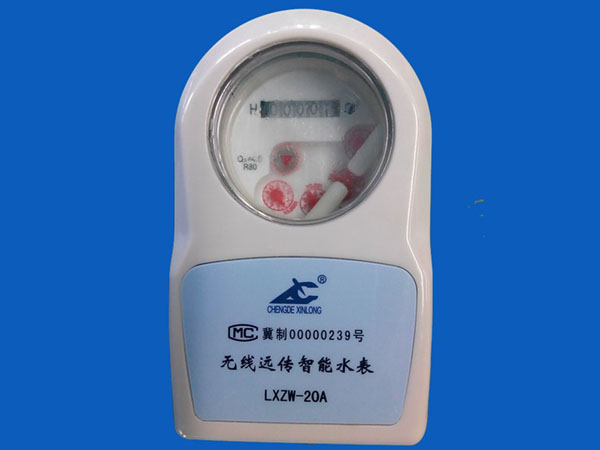

无线远传水錶

其他功能：

1) 脉冲计量

2) 载波唤醒功能

3) 实时双向通信

4) 实时无线控阀

5) 低电压告警

6) 低电压关阀

7) 拆卸报警

8) 磁攻击告警关阀

10)定时定量上报数据

11) 指定路由功能

12) 拆卸检测功能

13) 故障主动告警功能（此功能可无线关闭）

分为速度式水錶和容积式水錶。

（1）速度式水錶：安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水錶。

典型的速度式水錶有旋翼式水錶、螺翼式水錶。旋翼式水錶中又有单流束水錶和多流束水錶。

（2）容积式水錶：安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭藉流体驱动的机构组成的水錶，或简称定量排放式水錶。

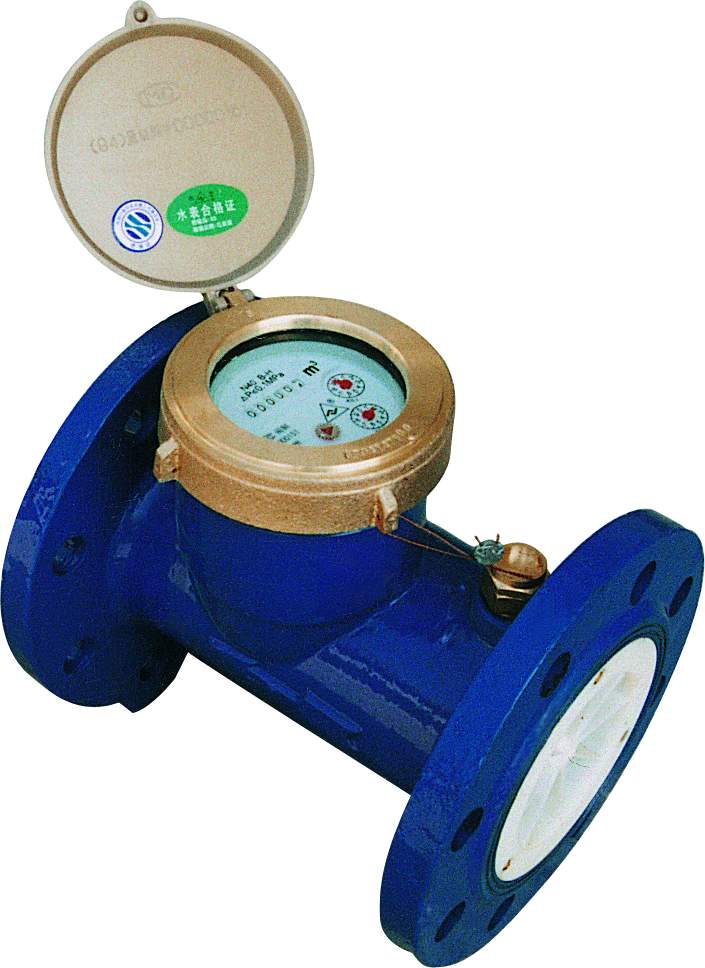

螺翼式水錶

容积式水錶一般採用活塞式结构。

按旧版标準，可分为A级表、B级表、C级表、D级表。

计量等级反映了水錶的工作流量範围，尤其是小流量下的计量性能。按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标準中规定的计量等级A、B、C、D的相应要求。

新版标準发布后，计量等级分类方法变得相当複杂，主要根据流量值与量程比等各项参数来确定。简单说来，量程越大，则计量等级越高。

分为大口径水錶、小口径水錶。

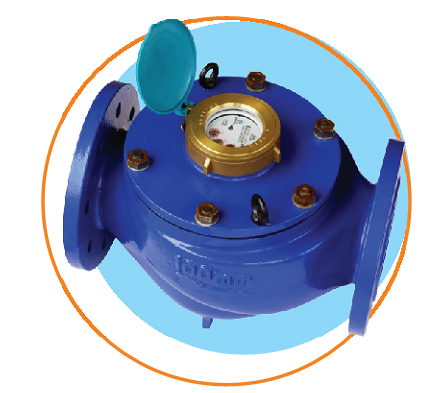

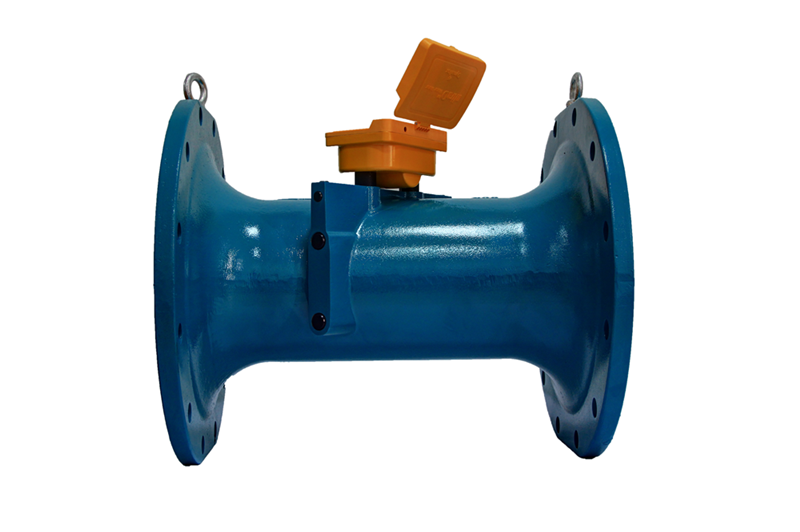

大口径水錶

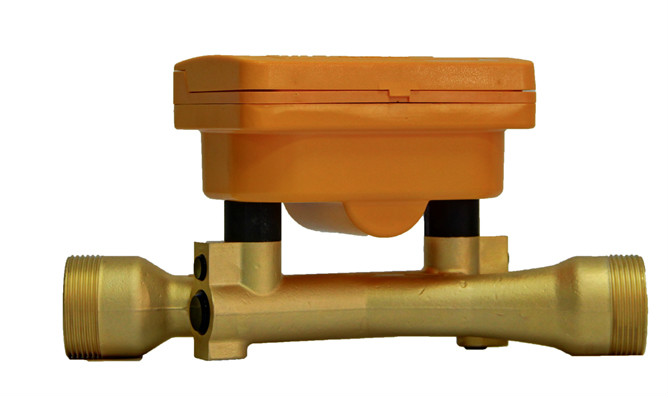

黄铜小口径超音波水錶

按公称口径通常分为小口径水錶和大口径水錶。

公称口径50mm及以下的水錶通常称为小口径水錶，公称口径50mm以上的水錶称为大口径水錶。这二种水錶有时又称为民用水錶和工业用水錶，同时这种分法也可以从水錶的表壳连线形式区别开来，公称50mm及以下的水錶用螺纹连线，50mm及以上的水錶用法兰连线。但有些特殊类型的水錶也有40mm用法兰连线的。

分为民用水錶和工业用水錶。

速度式水錶可分为水平安装水錶和立式安装水錶。

按安装方向通常分为水平安装水錶和立式安装水錶（又称立式表），是指安装时其流向平行或垂直于水平面的水錶，在水錶的标度盘上用“H”代表水平安装、用“V”代表垂直安装。

容积式水錶可于任何位置安装，不影响精度。

分为冷水水錶和热水水錶。

按介质温度可分为冷水水錶和热水水錶，水温30℃是其分界线

（1） 冷水水錶：介质下限温度为0℃、上限温度为30℃的水錶。

（2） 热水水錶：介质下限温度为30℃、上限为90℃或130℃或180℃的水錶。

各个国家的要求都有些微区别，有些国家冷水錶上限可达50摄氏度。

分为普通水錶和高压水錶。

按使用的压力可分为普通水錶和高压水錶。在中国，普通水錶的公称压力一般均为1MPa。高压水錶是最大使用压力超过1MPa的各类水錶，主要用于流经管道的油田地下注水及其他工业用水的测量。

容积式水錶

按计数器是否浸入水中来区分，分为湿式水錶、乾式水錶、液封水錶。

（1） 湿式水錶：计数器浸入水中的水錶，其表玻璃承受水压，感测器与计数器的传动为齿轮联动，使用一段时间后水质的好坏会影响水錶读数的清晰程度。

（2） 乾式水錶：计数器不浸入水中的水錶，结构上感测器与计数器的室腔相隔离，水錶表玻璃不受水压，感测器与计数器的传动一般用磁钢传动。

水錶

（3） 液封水錶：用于抄表的计数字轮或整个计数器全部用一定浓度的甘油等配製液体密封的水錶，密封隔离的计数器内的清晰度不受外部水质的影响，其余结构性能与湿式水錶相同。

分为模拟式、数字式、模拟数字组合式。

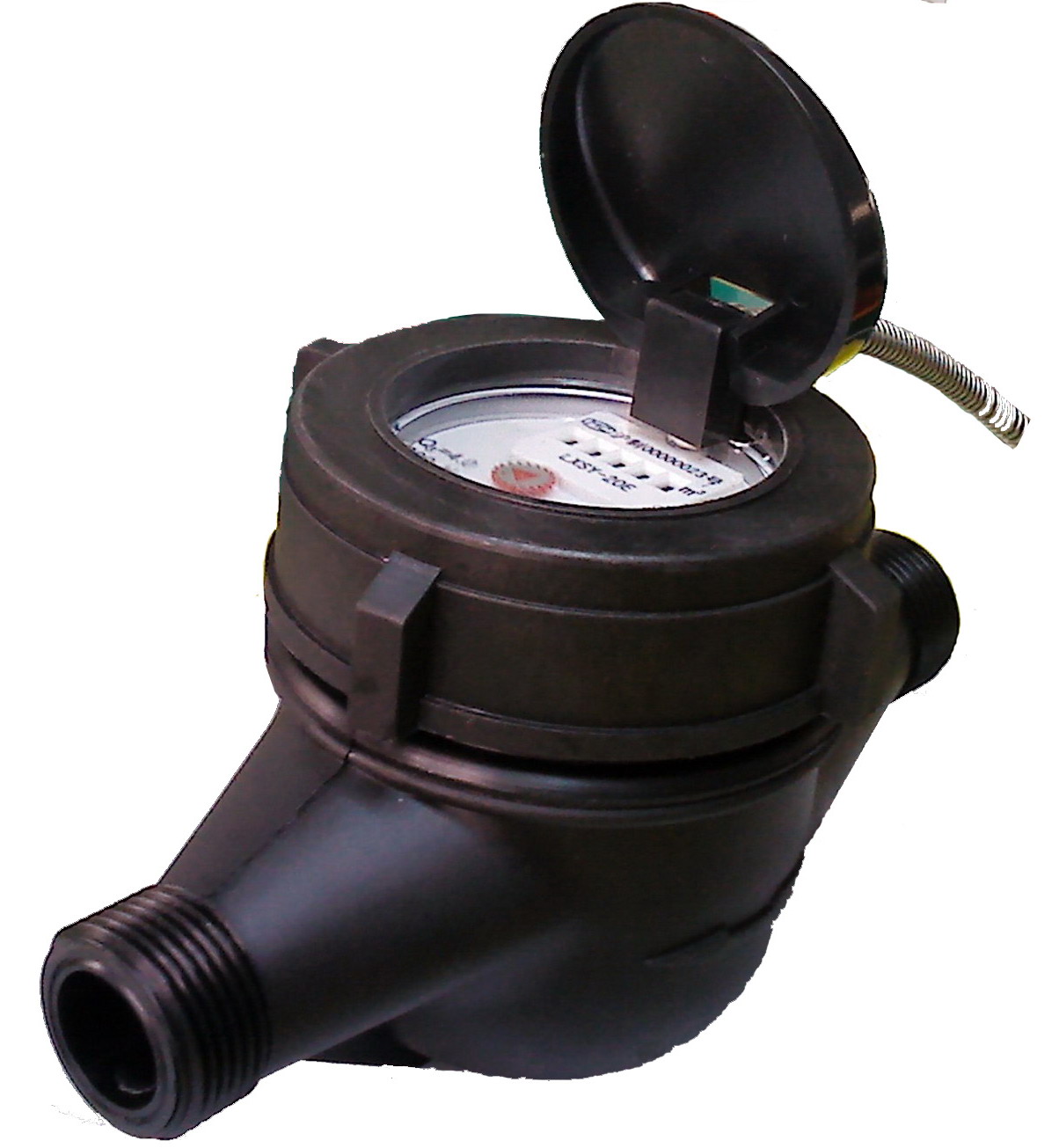

抄表系统分无线方式和有线抄表方式两种。

有线方式有485传输方式和M-BUS传输方式两种。485传输方式的主要特点是四根线（两个电源线，两根信号线），需要区分线的极性；M-BUS传输方式的主要特点是两根线，既做电源又载入有信号，且两根线不分极性。

有线抄表按照技术实现的方式不同，可分为脉冲式（有源）、摄像头式（无源）、电阻式（无源）、光电式（无源）。从技术的可靠性、发展方向以及市场的占有率来讲，光电式是主流方式。

直读表的含义是平时不供电，抄表时供电抄表。

计量等级高的水錶

用计量等级高的水錶，可使水錶在包括微小流量在内的较大的流量範围内工作，也从根本上真正提高了水錶灵敏度和计量能力。活塞式(又称容积式)水錶的计量等级一般可达C级或D级，但对水质要求较高。

说明：国际上大多数国家要求使用达到计量等级B级以上的水錶，国内行业里也有取消计量等级A级的水錶的呼声。

再次拟定的水錶新国际标準和国际建议中，还把基于电磁或电子原理工作的、用于测量水的流量计也包括在水錶内。

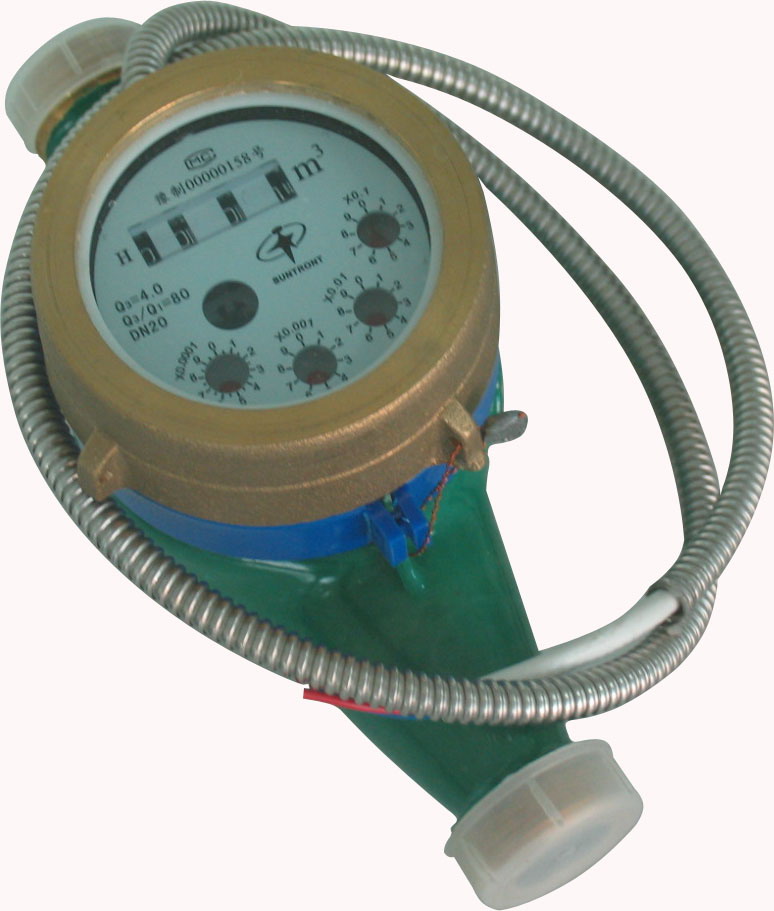

远传户外抄读

和计算机物业管理相结合的水錶远传水錶、集中抄表系统和二次仪表相配套的水錶是有发展前途的，因为它改善了水錶抄读方法，提高了信息化\数位化和自动化程度，减少了对使用水錶的用户的打扰和治安方面的忧虑。国内部分地区实施一户一表时，也採用这种型式的水錶。主流产品主要有光电直读表、电阻式直读表、无线远传表、GPRS实时流量监测大表等多种形式。

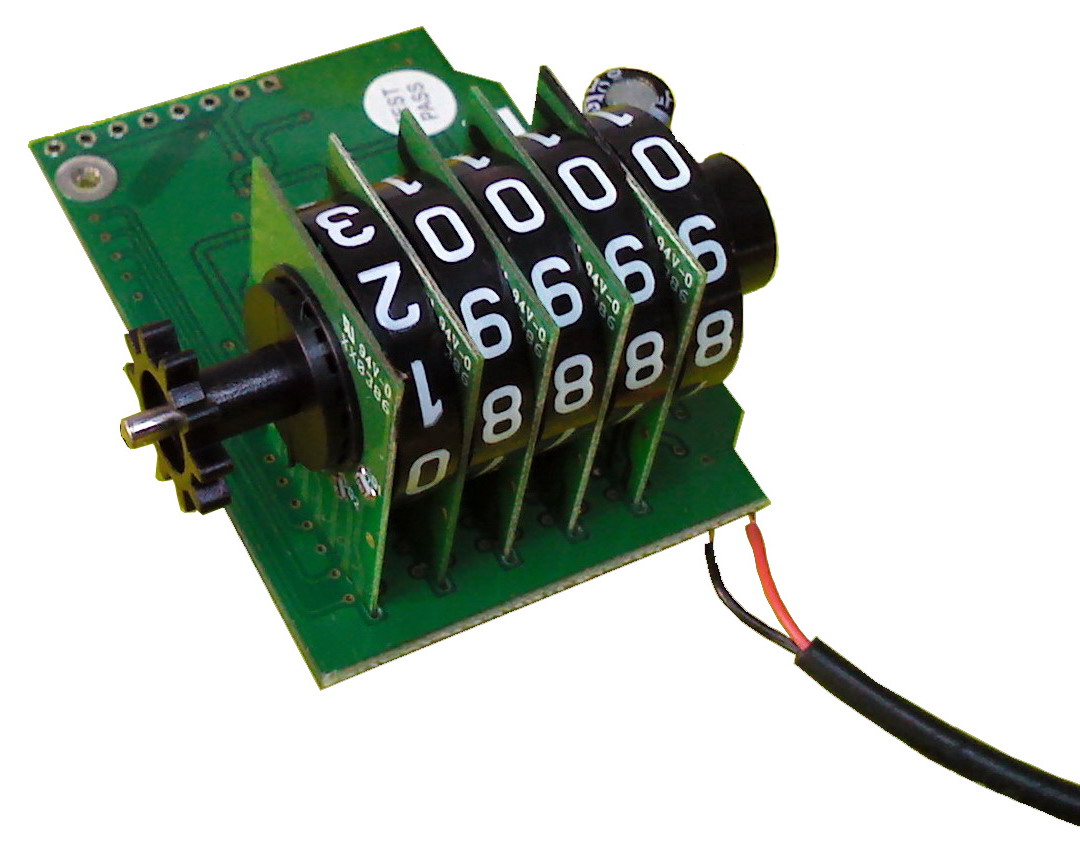

光电直读表

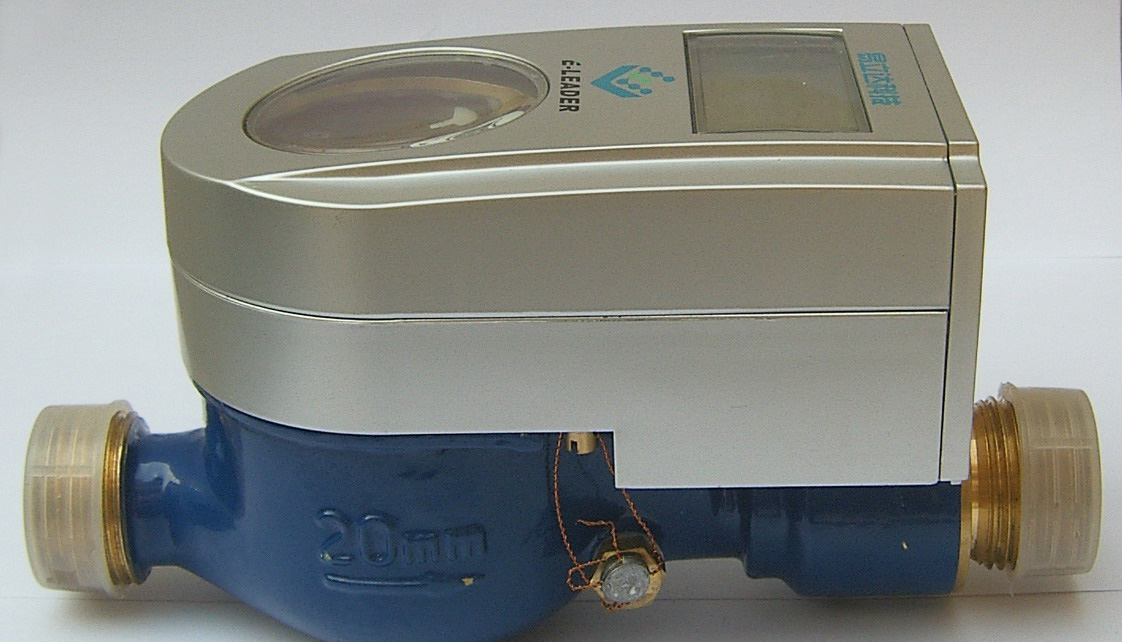

预付费类水錶

预付费水錶适用于“先付费后用水”原则下的管理系统。我国一些地区收水费难\水费欠账赖账现象严重，使用预付费类水錶彻底改变了抄表和用水量的结算方式，避免激化矛盾，同时提高了水錶产品的技术含量，一些自来水公司和物业管理公司对这种产品表示欢迎。预付费水錶可以及时合理地收取水费，减少水费流失，减轻劳动强度，避免因抄表活动而给用户带来的不方便和不安全感。典型的产品有IC卡水錶(插卡式或感应式)、TM卡水錶、代码交换式预付费水錶等。

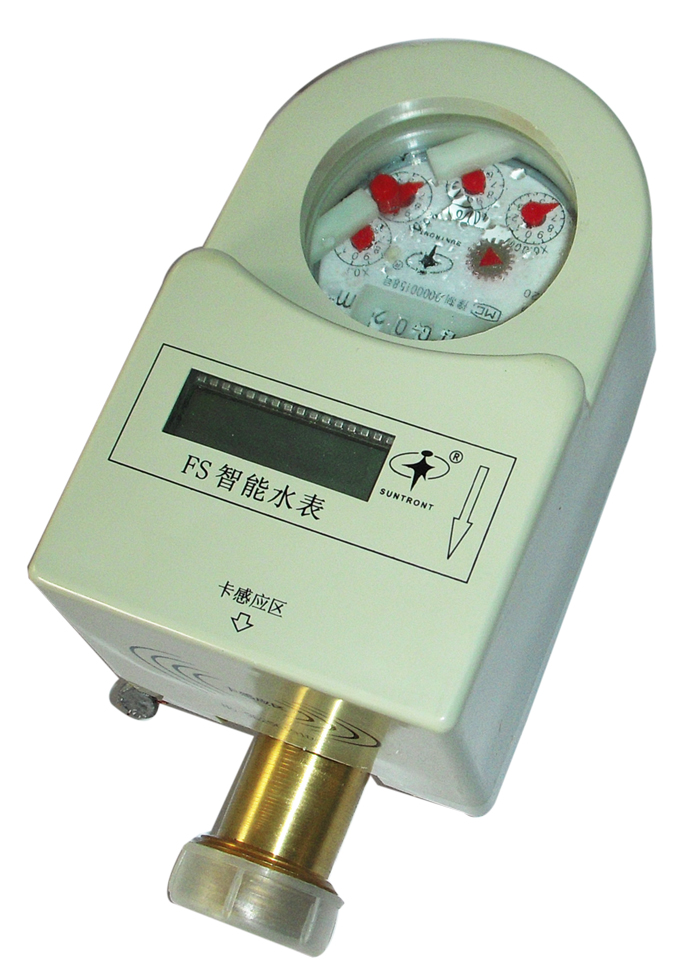

IC卡水錶

防倒流水錶

国内水錶一般为单流向水錶，大部分在逆向流动(又称倒流或反向流)时也可走动并使累计数减少，现有的水錶铅封机构并无防止水錶倒装功能，因此有引起计量纠纷和作弊的可能。防倒流水錶通过在表入口处加装单向阀可将水錶的连线接管与水管铅封在一起，防止了人为倒装水錶而作弊的可能。双向计量水錶的功能是，在逆向流动时水錶的计数机构仍然是累加的并且符合计量準确度的要求。

说明：现行国家标準中对防倒流水錶或双向计量水錶并无详细的规定，只要求水錶能”经受意外逆流并显示逆流量”。

1、使用劣质水錶

2、水质问题

3、使用超年限的水錶和不进行周期检定的水錶

4、水錶安装不合理

1、选择水錶规格

因为水錶在常用流量下工作性能的稳定性和耐用性是最佳的，比较符合设计要求。如果水管考虑未来的通水能力留有余量，则选择水錶时可以在口径规格上低一档。如口径为200mm的管道因流量不足，可选用安装口径150mm的水錶，等将来流量增大为200mm的管道的正常流量时，再换同口径水錶。大型耗水工业用户选用水錶时可以选择一台较大口径水錶，也可用数台相对较小口径水錶并联的方法，这样还能在不影响用户正常供水的情况下对个别发生故障的水錶进行维修或换表。

2、选择水錶指示型式

一般以字轮式，读数清晰、抄读方便。但也有人认为在不能近距离抄表的场合，还是安装指针式型式反而好，因为这种型式可以根据指针指向的几何角度判断读数，而不需要看清标度圆柱分格上的数值。近年来，液封式型式的计数器由于克服了一般计数器日久被水中污锈物妨碍读数的缺点而受欢迎。远传水錶和预付费类水錶的读数是由电子装置显示或用集抄器进行数据採集和传输的，但其基表读数仍是要保留的，以便在抄读的电子装置出问题时进行对照。

3、考虑安装维修的方便性

对大口径水錶来说，尤其要考虑这一点。因此那种能不停水安装和更换表或进行维修的水錶(如可拆卸式水錶)可以满足这些要求。水錶的安装长度和连线方式也是要考虑的一个因素，虽然水錶国家标準GB/T778.1-1996中表1和表2已规定了这方面的要求，执行该标準製造的水錶在安装长度和连线方式方面式相同的。但近年来一些新式水錶(包括预付费类的智慧型水錶)有一些并不按国家标準而是按企业标準製造，这方面可能有所出入。

4、考虑水质适应性

由于各种原因，许多场合流经水錶併到用水中断的水质并没有出水厂时那样清洁理想，有时会夹有一些杂质(如锈块、沙石、麻丝等)。在这种情况下，除了在水錶的管道设计时考虑安装一些过滤器和其他措施外，选择能适应这样水质的水錶或流量计式需要考虑的。

简史

从1825年英国的克路斯发明了真正具有仪表特徵的平衡罐式水錶以来，水錶的发展已有近二百年的历史。中国的水錶使用和生产起步较晚。1879年，李鸿章为操办海军，在旅顺口创建了我国第一家水厂。1883年英殖民主义者在上海建立了第二个水厂，水錶开始进入中国。随着一些沿海城市相继建造水厂，至20世纪年代，当时的上海光华机械厂(现上海光华仪表厂前身)等从国外进口部分零件生产水錶。在相当长的时间里，英法日德等国家的水錶一直占据着中国水錶行业，这些不同品种、规格繁杂的水錶，由于标準不一、零件不能互换，给以后自来水公司的水錶维修带来了很大的困难。1949年解放后，随着城市供水事业的发展，中国的水錶工业也相应地发展起来。从1955年起，上海、北京、天津、南京、武汉、广州等城市自来水公司先后开始生产水錶。20世纪80年代初，水錶行业在机械工业部上海市工业自动化仪表研究所组织下，根据当时水錶国际标準ISO4046的要求，对小口径水錶又推出了八位指针、整体叶轮的全国统一设计的水錶。统一设计和水錶零部件的塑胶化，为组织水錶专业化生产创造了有利的条件，大大推动中国水錶工业进步与发展，满足了日益发展的城乡自来水工业的发展需求。20世纪90年代，中国的经济建设持续高速发展，水錶行业也快速发展，企业数量和总产量都增加了一倍多，同时各种智慧型型水錶、水錶抄表系统等产品也开始兴起。準确的计量可以节约资源，请选择正规大厂生产的水錶。

水錶

1、水錶的口径应根据安装管道的口径而定，安装位置应避免曝晒、水淹、冰冻和污染，方便拆装和刷卡。

水錶

2、水錶应水平（显示面向上）安装。

3、新装前应先清除管道内的砂石、麻丝等杂物，以免造成水錶故障。

4、水錶所示的箭头方向应与管道水流方向一致。

5、水錶若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏水錶内部机件，最好在水錶出水口处加装止回阀。

市场上共有三种类型的节水水錶。

1、第一类型的防滴漏水錶是用磁性材料组成的磁压敏元件为防滴漏机构，并将其置于水錶入水口的表体内，当自来水向外以滴漏的形式向外流出水时，磁压敏机构就会间歇性地向水錶供水，从而使水錶计量，这种方式可使水錶的始动流量小于0.5 L/H，但这种结构的水錶，由于採用了磁柱做活塞，故而最怕水里的铁鏽、铁质和泥砂等杂质，其磁柱最容易被水中的杂质卡住而不再具有防滴漏的功能；

2、第二类型的防滴漏水錶是用小管或小孔将微小流量的自来水引到水錶的叶轮盒上，并对準錶芯的叶轮进行喷射，将微小流量的水动能集中在一点上去推动叶轮，从而使叶轮转动来达到对微小流量计量的目的，这种方式的水錶可使始动流量达到2 L/H，但这种结构的水錶由于将微小流量集中在一处对水錶进行喷射，这样会造成水錶的多计量，从而就会因为自来水管网的水压不稳而使水錶产生较大的潜动（即在用户将水龙头全部关闭而不用水时，因管网水压不稳造成水錶进行空转的现象），这种潜动一般可达192升/天（一个月即使不用水也会空走5～6m³的自来水），导致用户冤枉交水费，从而造成用户投诉和拒缴水费的现象发生，这种结构的另一个缺陷就是很容易被泥砂堵塞和卡死，过了一段时间(一般是三到五个月)后就失去防滴漏的作用；

3、第三类型是隔膜积分式防滴漏水錶，它是在普通水錶的表壳底部另做一个腔体，上部结构仍然与普通水錶一样，其间用一个软隔膜将其密封的隔开，底部腔体与水錶壳出水口相通，在出水口内有一个专门防滴漏机构，当自来水以滴漏的形式向外滴漏时，起初防滴漏机构仍然将水錶的出水口封闭，向外滴出的水其实就是水錶底部腔体中的水，当这个底部腔体的水（体积为36毫升）被滴漏完毕后，防滴漏机构就会被打开，从而向底部腔体补充排出的水，该腔体的水被补充完毕后，防滴漏机构在弹簧的作用下又将水錶出水口密封，又进入下一个循环，在防滴漏机构打开向底部腔体补充水的过程是一个大于水錶始动流量的过程，故水錶就能进行计量。

A代表基型、七位指针、组合叶轮、标度1L；

B代表组合叶轮、8位指针、最小检定分度1L；

C代表整体叶轮、8位指针、最小检定分度0.1L；

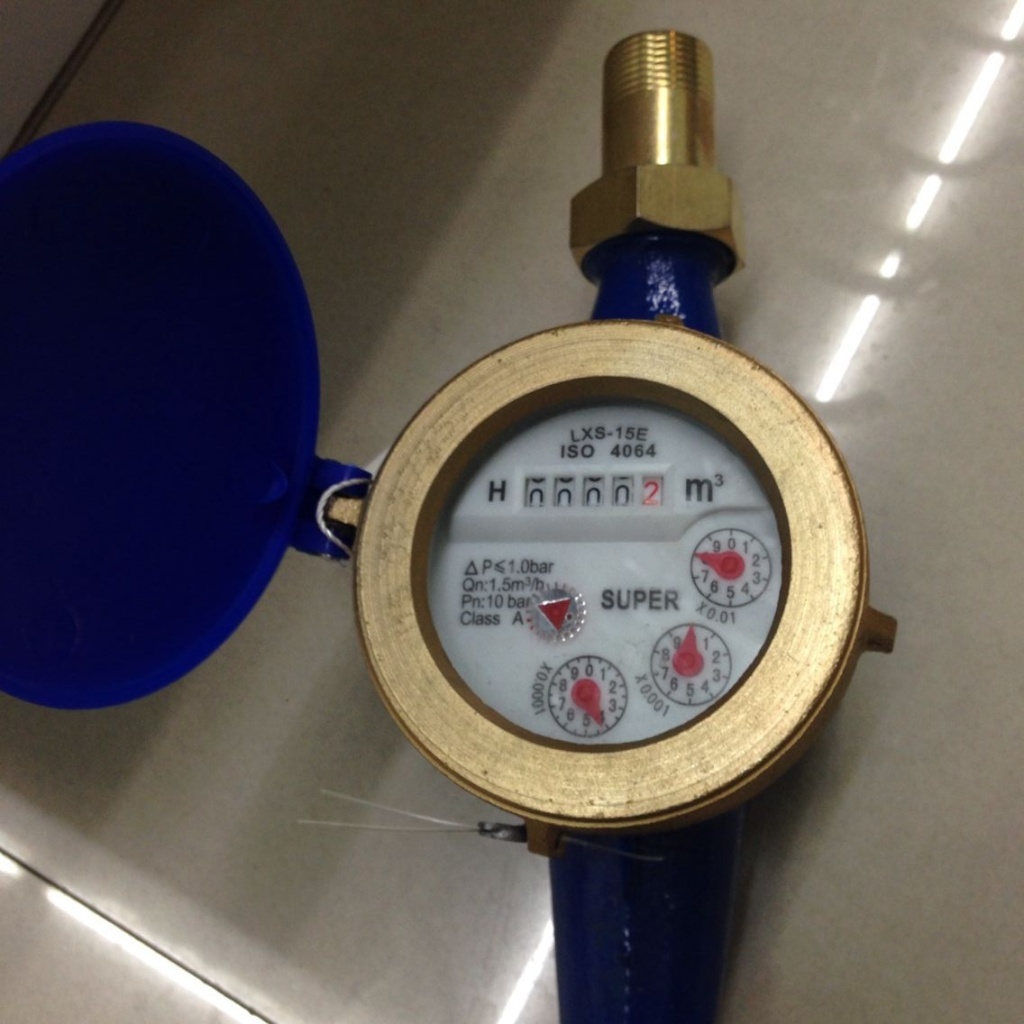

E代表整体叶轮、4位指针4位字轮组合式计数器、最小检定分度0.1L。其中A型表是原统一设计水錶第一次改进设计型，现已列入淘汰产品，不再生产。

说明：基型水錶在行业中又俗称“七位指针水錶”。

型号举例：
LXS-15C表示公称口径为15mm、第三次改进设计(整体叶轮、8位指针)的旋翼式水錶；
LXL-80表示公称口径80mm的水平螺翼式水錶；
LXSL-20E表示公称口径20mm的旋翼式立式水錶
