H/PJ38型单管130毫米舰炮，是中国于2005年初由郑州机电工程研究所（郑州713研究所）立项研製，内蒙古第二机械製造厂（包头）生产。原设计採用採用单管双链路供弹、水冷却；身管长（连炮尾）70倍口径；使用弹种：榴弹、爆破弹、炮射飞弹；全自动装填。
H/PJ38型单管130毫米舰炮的身管与苏联/俄罗斯的AK-130型舰炮极为相似，两者很可能口径、倍径均相同。该炮的设计部分借鉴了AK-130双管130毫米舰炮的成熟技术。借鉴主要为舰炮机械设计上，这是中国舰炮领域较为薄弱的地方。而火炮电气控制和瞄準随动系统则全部採用国产化全新设计。
H/PJ38型单管130毫米舰炮，现已装备中国海军新型052D型飞弹驱逐舰，117 西宁号、175 银川号、174 合肥号、173 长沙号和172 昆明号飞弹驱逐舰上。
基本介绍
- 中文名称：H/PJ38型单管130毫米舰炮
- 研製时间：2005～2010年
- 国家：中国
- 火炮类型：单管130毫米舰炮
- 设计单位：郑州机电工程研究所（713所）
- 製造单位：内蒙古第二机械製造厂
设计特点
借鉴创新
俄罗斯AK-130型舰炮配备了炮瞄雷达、红外和光学火控系统，即使在强烈干扰或舰队电子系统战损的情况下，还可用炮塔右上方的光电瞄準装置进行半自动自主控制，以保持战斗力，具有极高的射击精度和很高的可靠性、生命力。尤其值得一提的是，它的射速高达每分钟70发，在对岸打击时可以提供持续的猛烈火力支持，相比之下，同口径的地面火炮持续射速不过每分钟2～3发。在执行对岸火力支援任务时，1门这样的舰炮便可抵得上1个炮兵营的地面火炮。

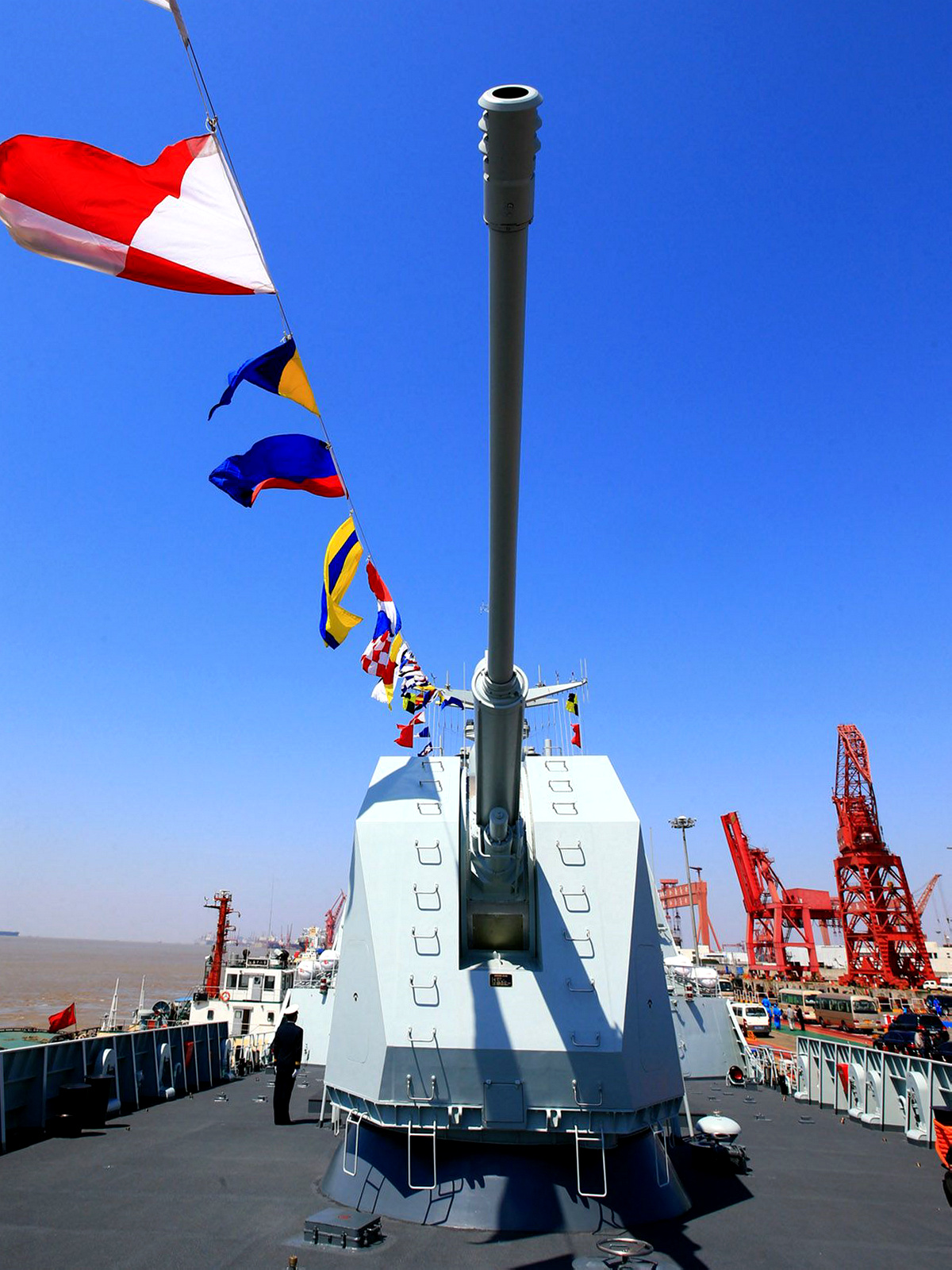

H/PJ38型单管130毫米舰炮
H/PJ38型单管130毫米舰炮H/PJ38型单管130毫米舰炮，设计部分借鉴了俄罗斯AK-130双管130毫米舰炮的成熟技术，借鉴主要为舰炮机械设计上，这是中国舰炮领域较为薄弱的地方。而火炮电气控制和瞄準随动系统则全部採用国产化全新设计。
为提高适装性，此炮在原理样机的基础上进行了减重设计和反后坐力设计。原设计採用採用单管双链路供弹、水冷却；身管长(连炮尾)70倍口径；使用弹种：榴弹、爆破弹、炮射飞弹；全自动装填；火线高2.5米至3米；射速40发/分钟（左右）；射程（非制飞弹）29.5公里；全炮重量（不含外围设备）大于50吨；採用玻璃钢隐身防盾；炮本体安装甲板下设定二层供弹系统，一甲板为弹鼓转运间、二甲板为弹药舱及下扬弹机。此炮的工作方式为“中心”战斗工作方式和“维修”工作方式。
减重设计
为达到设计目的，提高适装性，H/PJ38 型舰炮进行了大胆的减重设计。从披露的照片看，该炮的炮塔相比于它130 毫米的口径，显得小巧紧凑。从052D 型舰的俯视图可见，该舰舰首锚舱之后是单130毫米 主炮，炮后则是32 单元垂髮装置，舰体前段区域留给“单130”的长度比“现代”级短得多。这意味着舰炮系统甲板之下的部分，也进行了深度的轻量化、小型化改造，这才使得该炮的弹药舱、装填机构体积明显比AK130 缩小。当然，这样的改造也会带来一定的负面影响，如对备弹鼓进行改造，就会减少待发弹的数量。但作为舰上的辅助武器，130 毫米主炮现在一般并不用于对空射击，待发弹数量少一些，不会影响该炮的对海/ 对陆炮击能力。
H/PJ38型单管130毫米舰炮
H/PJ38型单管130毫米舰炮不过，H/PJ38 型舰炮虽然在设计上儘量轻量化，但该炮的火线高度相比于AK130 型舰炮，不降反升。从照片上分析，该炮的火线高约2.5 米，炮塔为火炮俯射留了足够的余量，说明新型舰炮吸取了MK45 等西式中口径舰炮的成功经验，注重加强火炮的俯角，以便于在各种複杂海况、舰艇受损侧倾时，火炮仍能正常瞄準射击。
减重设计在保证结构强度的要求下儘量採用铝合金部件，这也是各国舰炮减重设计的一个通行做法，如俄罗斯AK-176型舰炮就大量採用铝合金构件；再就是取消一路供弹链路，单管舰炮双链路供弹的好处是可以在射击中快速进行任务转换，由于双路供弹可挂载不同种类弹药，转换时不需要进行弹种识别，减少弹药损耗。单管单链路供弹在遂行单一任务时，射速并无影响，但在射击中进行任务转换时，需要增加弹种识别的时间，并会消耗一些炮弹。
H/PJ38型单管130毫米舰炮
H/PJ38型单管130毫米舰炮反后坐力
反后坐力设计就是减小舰炮发射时后坐力的能量，以期降低对舰载设备所带来的冲击和振动。这里有一个数据，双100毫米舰炮射击时的后坐力为225552.9牛顿（单管，双管乘2），从而可见舰炮射击时后坐力之大。鑒于单130毫米舰炮的初速、射程等指标已经固化，减小后坐力的措施估计为加装炮口制退装置。
其火炮系统参考了俄制的AK130舰炮，射程近30公里，射速约40发/分钟，特别是具备发射火箭增程制导炮弹的能力，射程过百公里，在中国海军的水面舰艇中尚属首次。
H/PJ38型单管130毫米舰炮模型
其火炮系统参考了俄制的AK130舰炮，射程近30公里，射速约40发/分钟，特别是具备发射火箭增程制导炮弹的能力，射程过百公里，在中国海军的水面舰艇中尚属首次。
H/PJ38型单管130毫米舰炮模型测速雷达
H/PJ38型单管130毫米舰炮，炮管根部安装一部小型测速雷达，可在炮弹出膛后测定该枚弹丸的速度。从安装方式看，这部测速雷达看上去是非常“随意”地安装在炮管上的，更像是一种试验装置——“昆明”舰是该型火炮第一次装舰使用，入役后将在靶场对该炮进行长时间的测试，在靶场测试时，测速雷达可以儘快掌握火炮的实际射击诸元，与理论计算值对照，从而出台该炮的全部射表。在正式服役后，主炮的测速雷达并不一定要安装在炮管上或炮塔上，也可以安装在舰桥上，以避免火炮发射时的剧烈震动对精密设备造成的损坏。
新型130 毫米舰炮炮口制退器
新型130 毫米舰炮炮口制退器性能数据
H/PJ38型单管130毫米舰炮参考数据：
身管长 | 70倍口径(连炮尾) |
使用弹种 | 榴弹、爆破弹、炮射飞弹 |
装填方式 | 全自动装填 |
火线高 | 2.5米至3米 |
射速 | 40发/分钟（左右） |
射程 | 29.5公里（非制飞弹） |
全炮重量 | 大于50吨（不含外围设备） |
防盾材质 | 採用玻璃钢隐身防盾 |
总体评价
总体上看，H/PJ38型单管130毫米舰炮採用了传统的130 毫米身管和弹药，但在炮塔设计、减重措施等方面，却没有走入俄式火炮的俗套，是一种集成东西各国舰炮优秀特点的新颖产品。人们期待新型舰炮在未来海军的演习、作战行动中取得良好成绩。
H/PJ38型单管130毫米舰炮模型
H/PJ38型单管130毫米舰炮模型
